Теплообменник ТН, ТК

ООО "Асбестовский котельно-машиностроительный завод" производит теплообменники ТН с неподвижными труными решетками и теплообменники ТК с температурным компенсатором.

Данные теплообменные аппараты производятся с различной площадью теплообмена: 600, 800, 1000, 1200 и 1400 м². Кроме того в зависимости от степени расположения производятся теплообменники как горизонтального (ТНГ), так и вертикального типа (ТНВ).

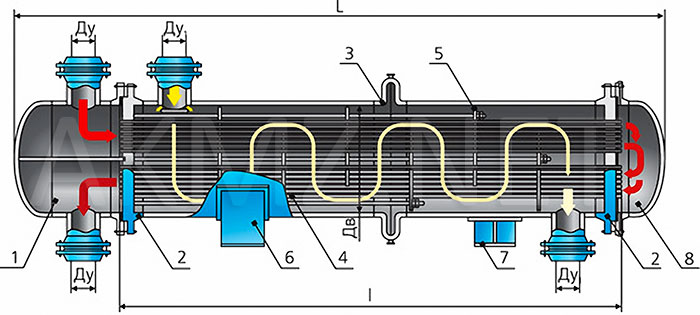

Общий чертеж данного теплообменника представлен на рисунке:

Технические характеристики теплообменника марки ТН и ТК

• Площадь поверхности теплообмена, м²: 600, 800, 1000, 1200, 1400
• Температура теплообменивающихся сред, °С: от –41 до +630, от –40 до +300
• Условное давление, МПа:
  - в трубах и кожухе аппарата типа ТН
  D вн до 1000 мм: 0,6; 1,0; 1,6; 2,5
  D вн до 1200 и 1400 мм: 0,6; 1,0; 1,6
  - аппарата типа ТК
  в кожухе: 0,6; 1,0
  в трубах: от 0 до 1
• Сортамент теплообменных труб, мм, аппарата Dвн, мм:
  600: 25 х 2
  800, 1000, 1200, 1400: 25 х 2; 38 х 2
• Длина теплообменных труб L, мм, аппарата Dвн, мм:
  600, 800: 2000; 2500; 3000; 4000; 5000
  1000: 2500; 3000; 4000; 5000
  1200: 3000; 4000; 5000
  1400: 4000; 5000
• Число ходов по трубам аппарата D вн, мм:
  600: 1; 2; 4
  800, 1000, 1200, 1400: 1; 2; 4; 6
• Схема расположения теплообменных труб в трубных решетках: по вершинам равносторонних треугольников
• Шаг расположения теплообменных труб, мм, диаметром, мм:
  25: 32
  38: 48

Вся выпускаемая продукция соответствует государственным стандартам и техническим условиям.

Уточнить условия производства теплообменников ТН и ТК, а так же сформировать заказ Вы можете, обратившись к специалистам нашей компании.
