Поверхности нагрева котлов

ООО "Асбестовский котельно-машиностроительный завод" производит поверхности нагрева для котлов различной конфигурации.

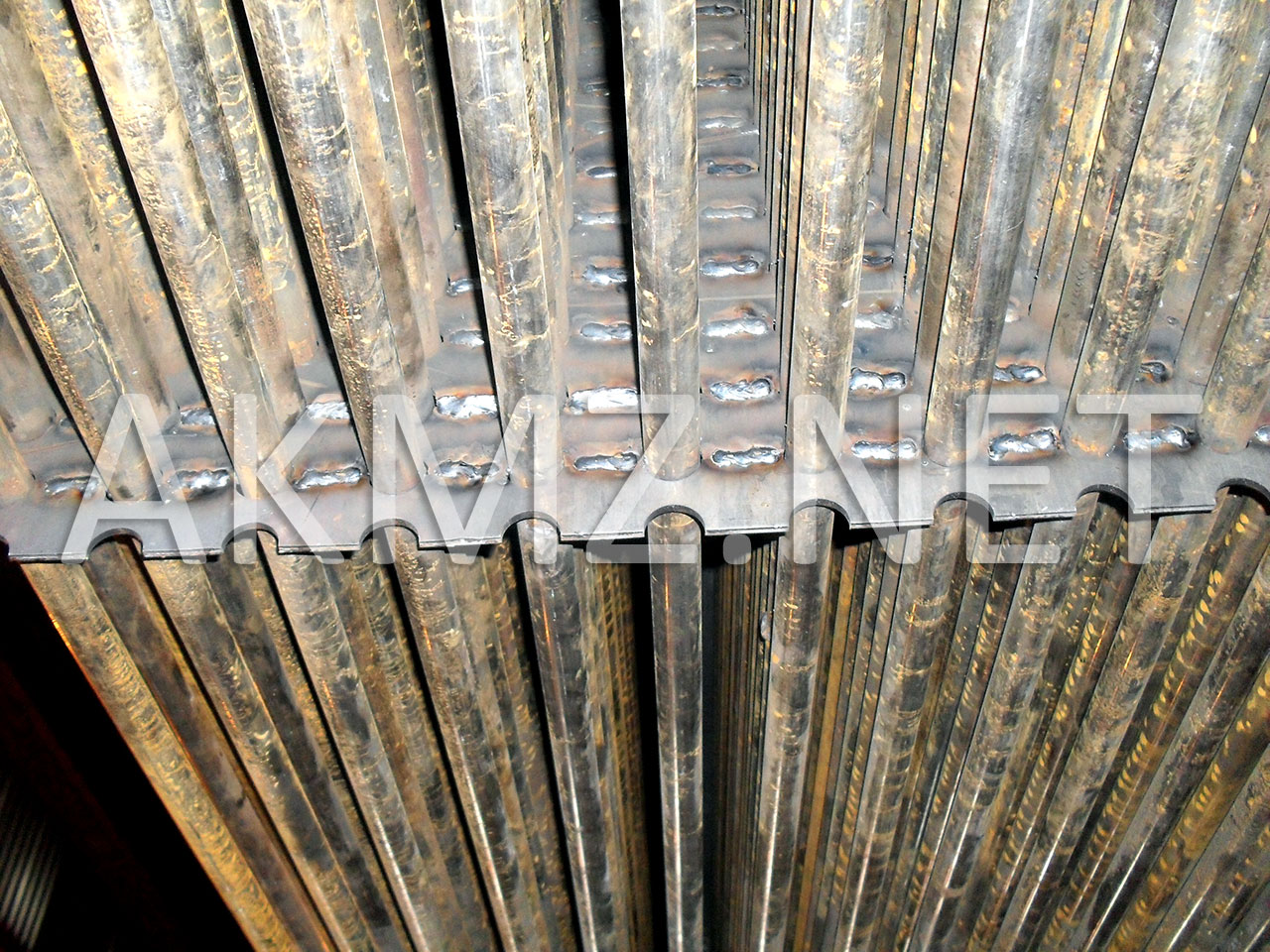

К радиационным поверхностям нагрева, воспринимающим теплоту от газов в основном за счет излучения, относят экраны, настенные и потолочные пароперегреватели, ширмы, располагаемые в топочной камере.

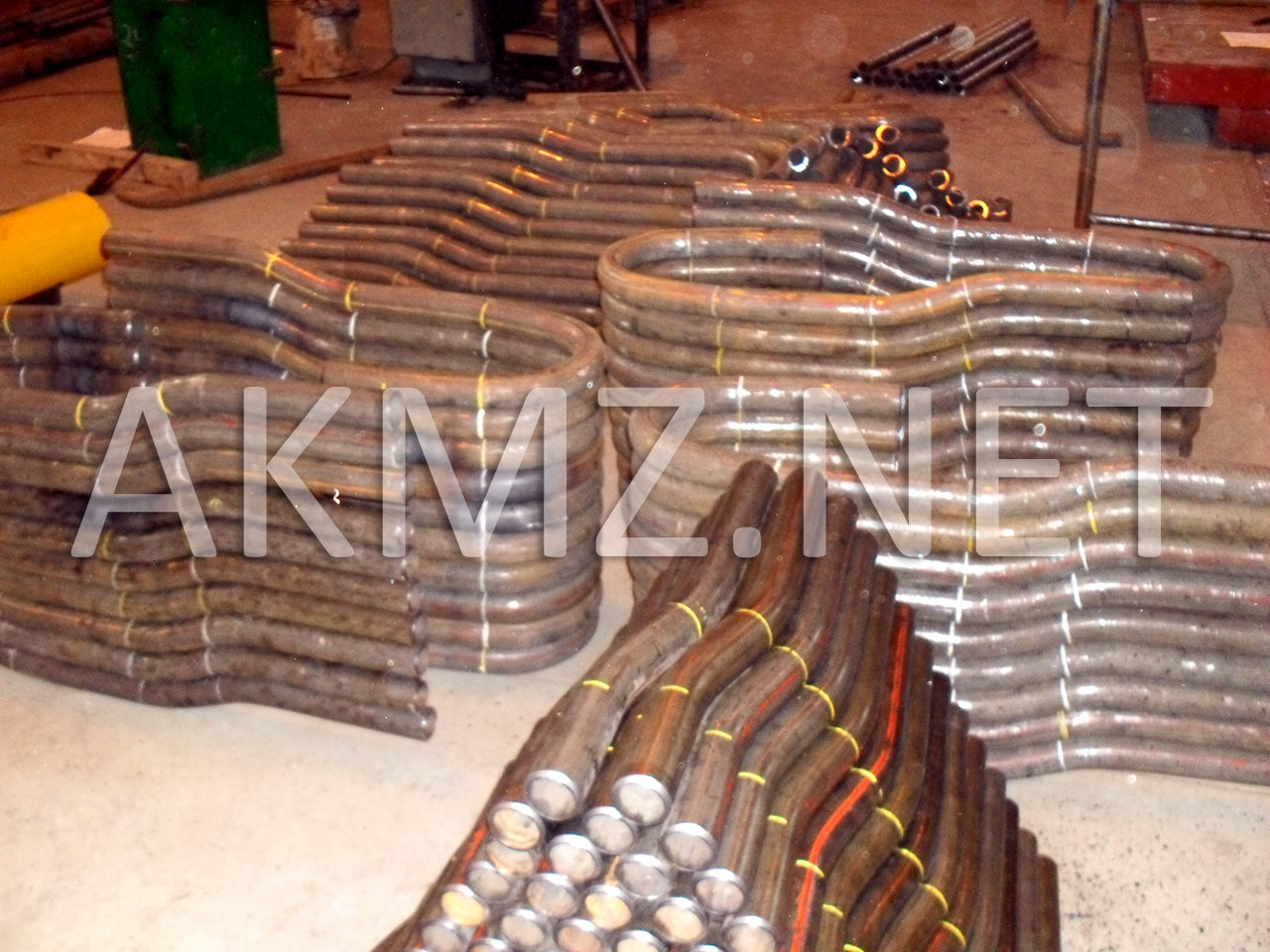

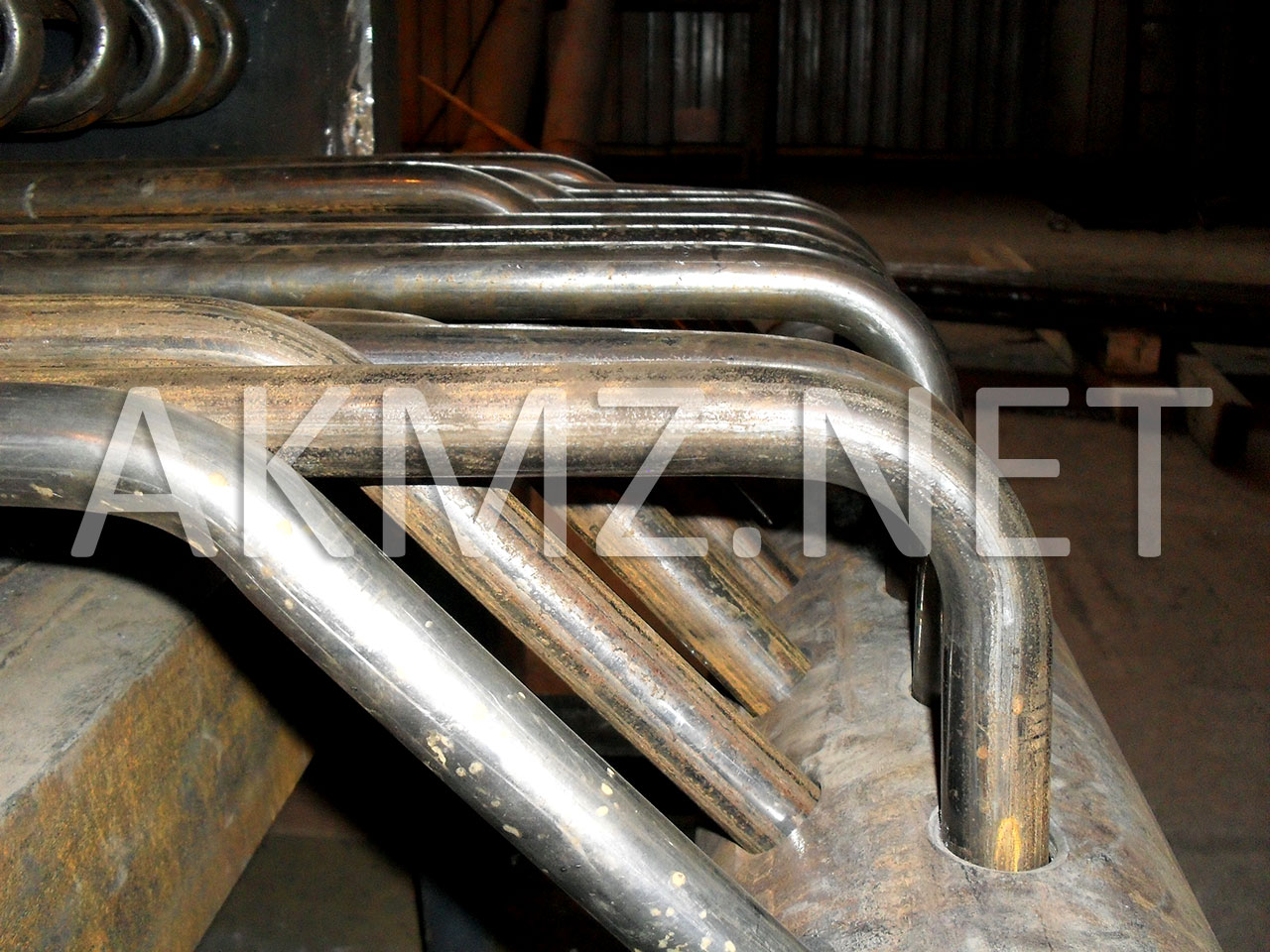

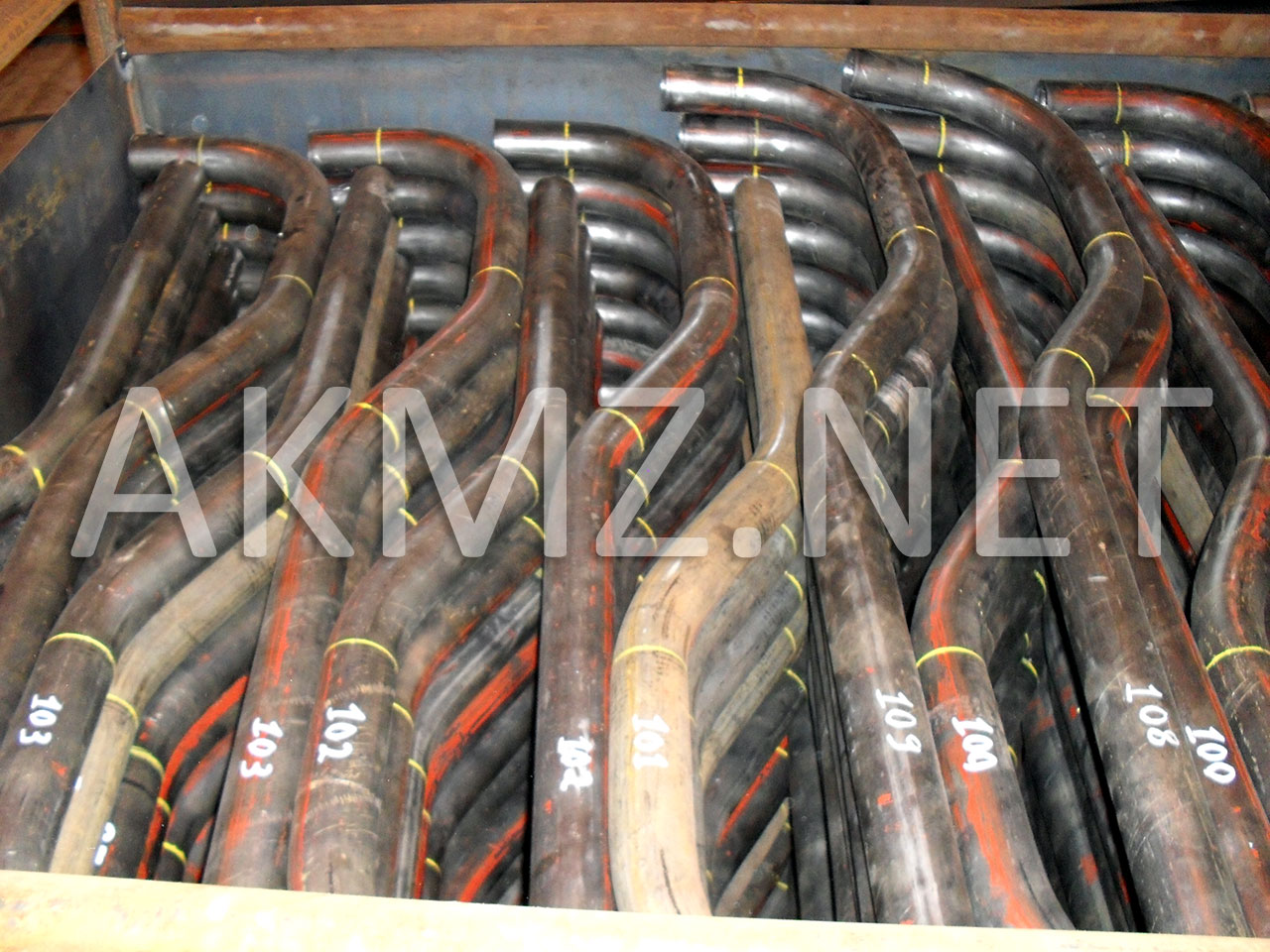

Топочные экраны котла изготавливают из стальных бесшовных цельнотянутых труб.

В котлах с естественной циркуляцией, где движущий напор невелик, экраны выполняют из труб диаметрами 50 и 60 мм с толщиной стенки 4-6 мм.

Ширмовые поверхности нагрева располагают в верхней части топки и соединительном газоходе В зависимости от поперечного.

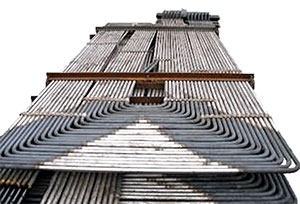

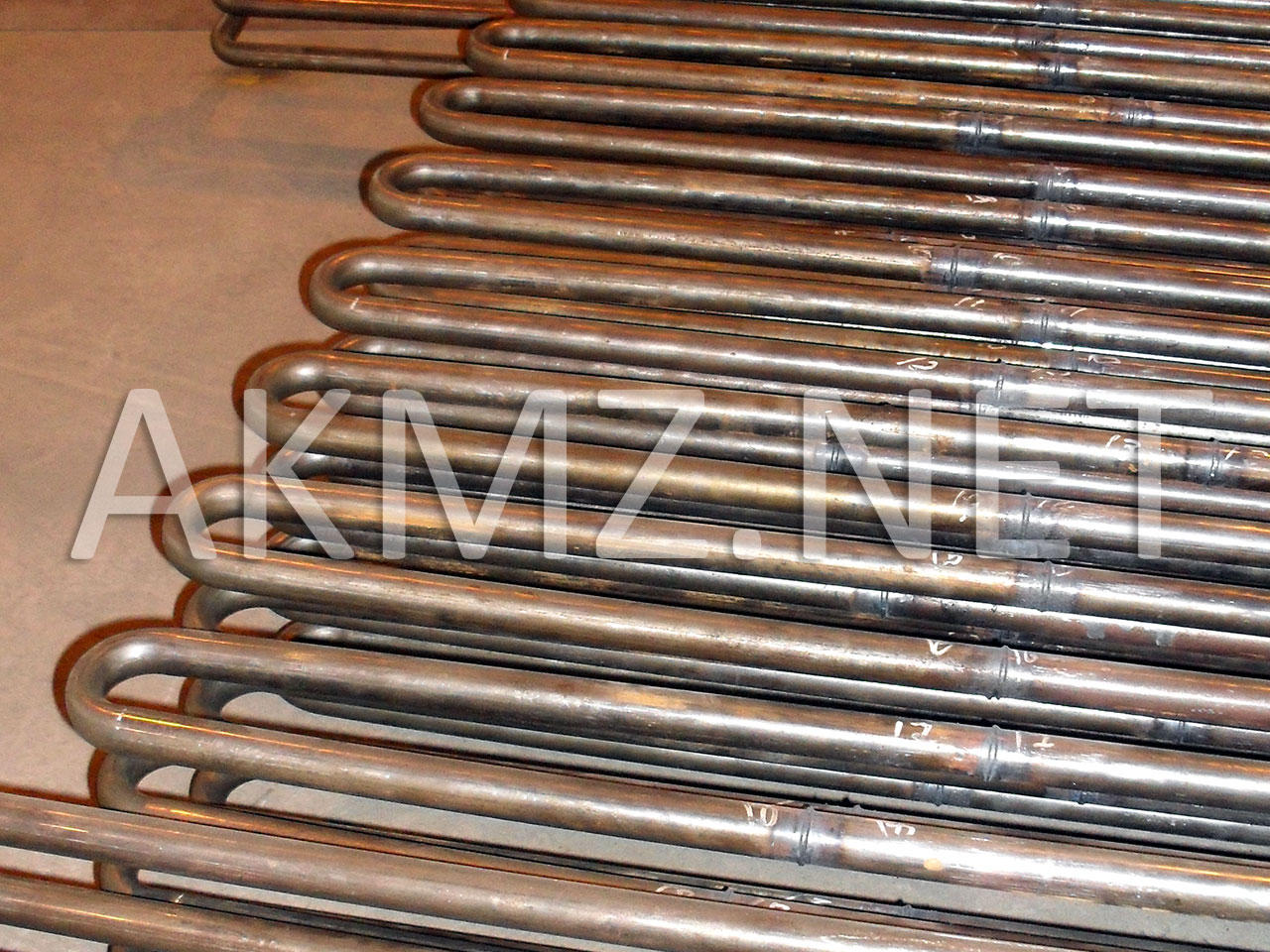

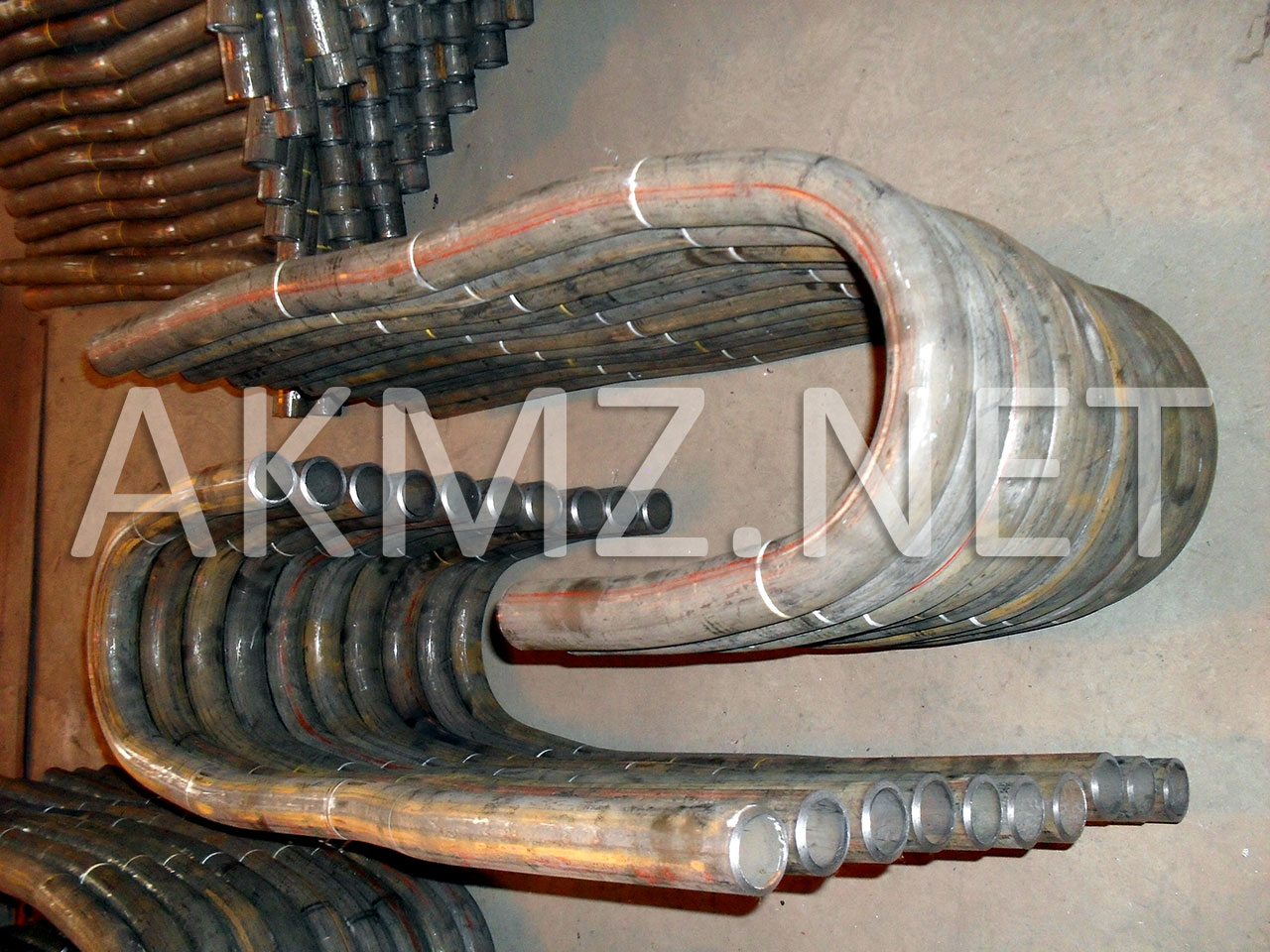

Конструктивно ширмы представляют собой вертикальные U-образные (гораздо реже горизонтальные и L- или W-образные) гладкотрубные или цельносварные ленты с входным и выходным коллекторами, выполненные из труб диаметром 32x5, 32x6, 42x6 мм из стали 12Х1МФ или 12Х18Н12Т.

Ширмы поставляют на монтажную площадку в виде готовых заводских блоков. Вертикальные ширмы крепят на неохлаждаемых тягах к каркасу котла (здания), горизонтальные подвешивают на охлаждаемых подвесных трубах.

Конструкция топочных экранов котла должна обеспечивать надежное охлаждение металла стенки труб, возможное меньшее гидравлическое сопротивление, иметь малую чувствительность к неравномерности распределения тепловосприятия по ширине и высоте экрана, обеспечивать компенсацию температурных расширений труб. Экраны должны быть технологичными, транспортабельными, допускать блочное изготовление, иметь возможно меньшую металлоемкость, быть дренируемыми.
